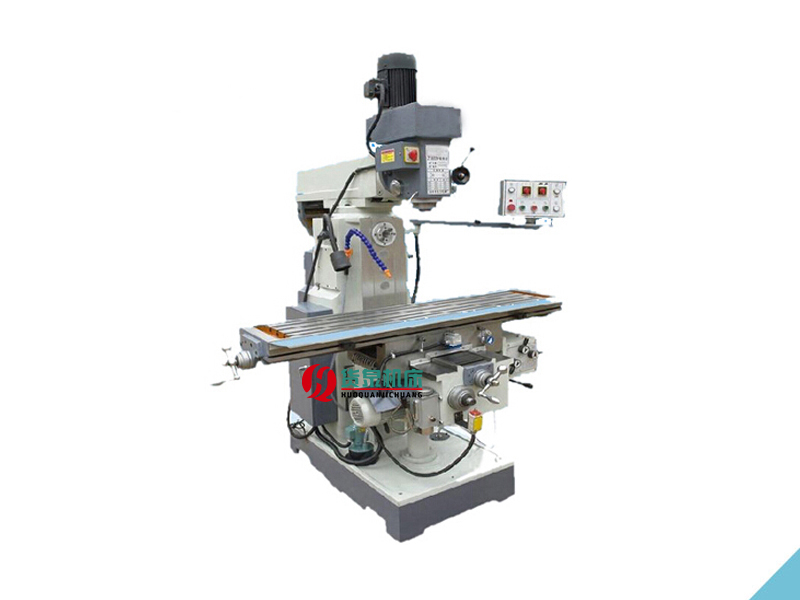

ZX6332A钻铣床

日期:2021-10-20 来源:www.mc-huoquan.com 点击:2037次

生产厂家：山东货泉机床有限公司
产品名称：ZX6332A钻铣床
电机功率：3kw
机床重量：约1350
外形尺寸：1460mm×1620mm×2100mm

在线咨询全国热线
13561118691

产品描述

钻铣床的功能及用途；

钻铣床通常为台式，工作台可纵、横向移动，主轴垂直布置，机头可上下升降，具有钻、铣、镗、磨、攻丝等多种切削功能。

功能；

主轴箱可垂直平面内左右回转90°，部分机型工作台可在水平面内左右回转45°，多数机型工作台可纵向自动走刀；钻铣床的主轴驱动采用无级变速装置, 使用新型串激电动机，主轴转速显示、触摸开关、加工深度液晶显示，结构新颖、传动稳定可靠及操作方便；是加工小型零件、仪器仪表、轻工机械的理想机床。

机床用途；

本机床是综合铣床和钻床之特点设计开发的一种铣钻床，它具有铣削、钻孔、攻丝、镗孔、磨削、扩孔、铰孔、锯断等多种功能，是小型企业、模具制造业、机械工维修等行业的理想加工设备。对于经常钻削大孔，宜选用本款齿轮传动机床，本机床最高速2800r/min具有端面磨削功能

型号	ZX6332A
工作台尺寸(mm)	1250×320
T型槽数目	3
工作台行程（纵向/横向/垂向）(mm)	740×320×400
主轴孔锥度	7:24/ISO40
主轴转速范围(r.p.m)	40~1300（卧） 115~1750（立）
工作台垂直升降速度(mm/min)	560
主轴中心至垂直导轨面距离(mm)	200~500（立）
立轴端面至工作台距离(mm)	85~460（立） 0~280（卧）
电动机功率(kw)	0.85/1.5（立） 3（卧）
外形尺寸(mm)	1460×1620×2100
机床重量(kg)	1350

保养方法如下：

(1)在使用前熟悉结构及各手柄的功能，传动和润滑系统。

(2)开动机器前，应检查各夹紧是否被夹紧，以及主轴套筒的升降移动和电气设备情况是否正常。接地线是否接地。

(3)在调整主轴箱相对工作台位置时，须先松开夹紧手柄，然后转动手柄移动主轴箱至所需位置，再将手柄夹紧。

(4)本机床装有主轴微支。使用前，先拧右侧滚花手柄，使手柄座和微动齿轮结合，转动机头前手轮，即可实现微动进给。本机还装有反转按钮开关，实现主轴反转，可用于攻丝。

(5)钻孔完毕后，放开手柄，套筒自动复位。松开位于主轴箱底部的螺钉，旋转弹簧盒于不同位置，可调整复位弹力的大小。铣削时应将主轴套筒夹紧。欲获得最佳效果，尽可能选用3刃立铣刀，如使用2刃铣刀时，须将机头落至低位置。

(6)本机床在进行镗、磨等切削时，配上相应附件，即可实现。

(7)本机床工作中如发生故障及不正常的响声时，应立即关停，并检查原因。

(8)工作完毕后，应清除机器上的铁屑和污物，并在未涂片的表面涂油，以防锈蚀

钻铣床操作规程

1、操作者必须熟悉机器的构造、性能及使用万法。

2、非本机器操作人员严禁使用本机器。

3、班前操作者应检查各润滑点是合充分润滑。

4、工作前检查工件夹紧力足否充足。

5、工作中严禁用手清理切屑。

6、启动机床前必须检查各手柄的位置足否正确。

7、操作者严禁将设备交予他人使用，严禁无操作证操作设备。

8、在自动进刀时，不准再用手进行进刀操作。

9、设备运行时严禁戴手套进行操作。

10、设备开动状态下，操作者严禁离开机器。

11、开机时严禁变换主轴转速及进给量，变速必须停车，禁止反接制动。

12、严禁频繁启动和换向，即便在攻丝作业时也必须注意。

13、更换钻头、清理工作台，加润滑油及操作者离开肘，必须切断机床电源。

14、出现紧急情况要停机并切断电源。

15、工作时严禁他人与操作者嬉笑、打闹。

16、班后要认真做好清洁保养工作。

传动系统：

本铣床的传动系统主要由:电机、同步带轮、主轴等组成。传动方式是由直流无刷电动机通电启动后,通过电机与主轴用同步带轮传动主轴旋转,而后进行工作；通过无级变速旋钮，在规定的转速范围内调节电机转速而进行变速，主轴转速为100—1750 转/分,通过正面上方的主轴转速液晶显示屏可以清晰的看到当前的速度值。

加工操作步骤：

（1）装夹刀具和工件时必须停车;

（2）擦干净主轴内孔(莫氏3 号)和刀杆锥面,将刀杆锥入主轴内孔,放入拉杆吊紧刀杆；

（3）将要加工的零件放到工作台面上,用压板压紧后,纵向和横向移动到所需位置；

（4）松开立柱锁紧手柄,摇动升降手柄将主轴箱移下；

（5）启动机床,选择好转速,逆时针转动多用操作手柄,此时即可进行铣削加工；

（6）铣工件时,一定要锁紧主轴箱和主轴,同时根据需要锁紧纵向横向塞铁,以免加工尺寸变化；

（7）更换钻夹头或铣头时,将顶部防护罩松开放在边上,将拉杆螺纹旋松2-3 牙,然后用榔头敲击使锥柄与主轴脱离,最后用手松开拉杆进行更换。

（8）完成工作后应该切断电源,搞好机床和环境的清洁工作,并对机床外露加工面加注机械油,以免机床表面生锈,影响使用和美观。

重点安全须知

1、机床的结构、性能、特点、安装、操作、保养等方面，有了全面的了解，从而能安全熟练的操作本机床，并请你提出宝贵意见，

2、机床安装后，请将导轨、立柱等表面的防锈油擦洗干净，并涂30号机油，否则易研伤导轨等表面。

3、本机床采用三项380V交流电源，非专业人员禁止操作。接通电源时，请检查电源相序是否正确，必须保证安全可靠接地，否则机床不能正常工作.注意照明灯电压是24V的，用错灯泡会损坏变压器.

4、请按机床上润滑标位的规定，对各个部位注油润滑，否则会研伤导轨或机件。

5、保持工作区干净整洁，不要在潮湿、阴暗的光线下操作机床.

6、使用该机床的操作员一律不准带手套，女同志一律带安全帽(将长发包住)，否则会发生人身事故。

7、在机动机器前要确保工件与刀具安装到位，且牢固可靠，决不能在工件与刀具接触的情况下，启动机器，只有在机器达到稳定速度后，才能开始加工。

8、定期检查各导轨压板、塞铁、的配合间隙，间隙过大时应及时调整.

9、机床在切削加工前，一定把工件加牢，以免造成伤害，在加工过程中铁硝的飞溅可能造成伤害，请自我保护，
