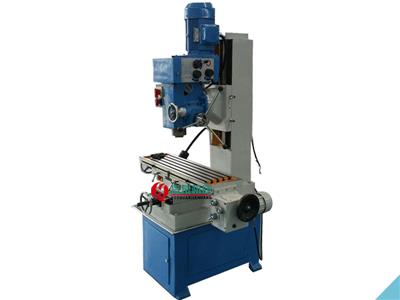

ZXTM-20钻铣床

本铣床的传动系统主要由:电机、同步带轮、主轴等组成。传动方式是由直流无刷电动机通电启动后,通过电机与主轴用同步带轮传动主轴旋转,而后进行工作；通过无级变速旋钮，在规定的转速范围内调节电机转速而进行变速，主轴转速为100—1750 转/分,通过正面上方的主轴转速液晶显示屏可以清晰的看到当前的速度值。

1.操作前要检查设备上的防护、保险、信号装置。机械传动部分、电气部分要有可靠的防护装置。工、卡具是否完好，否则不准开动；

2.钻床的平台要紧住，工件要夹紧。钻小件时，应用专用工具夹持，防止被加工件带起旋转，不准用手拿着或按着钻孔；

3..开动机床时主轴应按顺时针方向转动；

4.自动走刀，要选好进给速度，调好行程限位块。手动进刀一般按逐渐增压和减压的原则进行，以免用力过猛造成事故；

5.调整钻床速度、行程、装夹工具和工件时，以及擦试机床时，要停车进行；

6.机床开动后，不准接触运动着的工件、刀具和传动部分。禁止隔着机床转动部分传递或拿取工具等物品；

7.在操作过程中,要注意和控制机床的情况,若出现不正常的征兆, 应及时停止操作,并立即请有关人员组织维修；

8.机床运转时，不准离开工作岗位，因故要离开时必须停车并切断电源；

9.钻头上绕长铁屑时，要停车清除，禁止用口吹，手拉、应使用刷子或铁钩清除；

10.使用摇臂钻，横臂回转范围内不准有障碍物。横臂和工作台不准有浮放物；

11.工作结束时，将横臂降到低位置。主轴箱靠近立柱，并都要卡紧；

12.两人或两人以上在同一台机床工作时，必须有一人负责安全，统一指挥，防止发生事故。

1.装夹刀具和工件时必须停车;

2.擦干净主轴内孔(莫氏3 号)和刀杆锥面,将刀杆锥入主轴内孔,放入拉杆吊紧刀杆；

3.将要加工的零件放到工作台面上,用压板压紧后,纵向和横向移动到所需位置；

4.松开立柱锁紧手柄,摇动升降手柄将主轴箱移下；

5.启动机床,选择好转速,逆时针转动多用操作手柄,此时即可进行铣削加工；

6.铣工件时,一定要锁紧主轴箱和主轴,同时根据需要锁紧纵向横向塞铁,以免加工尺寸变化；

7.更换钻夹头或铣头时,将顶部防护罩松开放在边上,将拉杆螺纹旋松2-3 牙,然后用榔头敲击使锥柄与主轴脱离,最后用手松开拉杆进行更换。

8.完成工作后应该切断电源,搞好机床和环境的清洁工作,并对机床外露加工面加注机械油,以免机床表面生锈,影响使用和美观。

1.为防止触电事故的发生,避免给人体带来伤害,在使用电动工具、机床和设备时,应加强基本的安全防护;

2.要保持机床周围环境的整洁,杂乱的环境会存在安全隐患;

3.切勿将机床安置在易受雨淋或潮湿的地带,机床周围不允许存放易燃液体(如汽油等);

4.孩子们应都远离工作场地;

5.为保护人身安全,机床的所有设备应该有安全接地装置;

6.疲倦时切勿进行操作;

7.酗酒和使用麻醉剂者不准进行操作;

8.切勿穿着宽大衣服、领带或佩带贵重首饰,以免被正在运转的零件带走而带来危险;

9.操作者应配戴工作帽,务必把长发罩住;

10.操作者必须配戴防护眼镜，防止碎屑飞入眼睛;

11.工作期间操作者要保持正确的姿态、身体应保持平衡状态。
