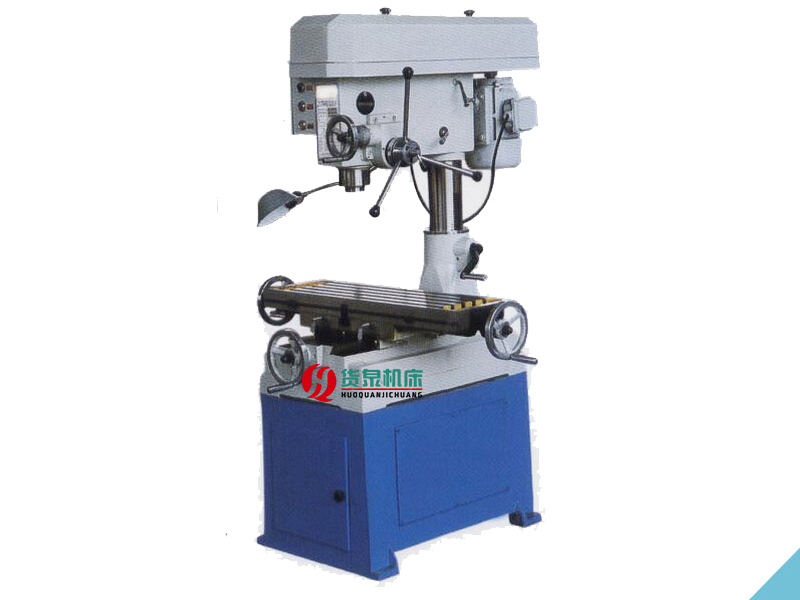

ZXTM-40钻铣床

日期:2021-10-20 来源:www.mc-huoquan.com 点击:3236次

生产厂家：山东货泉机床有限公司
产品名称：ZXTM-40钻铣床
电机功率：1.5kw
机床重量：约400kg
外形尺寸：1100mm×1050mm×1330mm

在线咨询全国热线
13561118691

产品描述

钻铣床的功能及用途：

功能：钻铣床通常为台式，工作台可纵、横向移动，主轴垂直布置，机头可上下升降，具有钻、铣、镗、磨、攻丝等多种切削功能。主轴箱可垂直平面内左右回转90°，部分机型工作台可在水平面内左右回转45°，多数机型工作台可纵向自动走刀；钻铣床的主轴驱动采用无级变速装置, 使用新型串激电动机，主轴转速显示、触摸开关、加工深度液晶显示，结构新颖、传动稳定可靠及操作方便；是加工小型零件、仪器仪表、轻工机械的理想机床。

用途：适用于各种中小型零件加工，特别是有色金属材料、塑料、尼龙的切削，具有结构简单，操作灵活等优点，广泛用于单件或是成批的机械制造；仪表工业；建筑装饰和修配部门。

主要技术参数	ZXTM40
钻孔直径(mm)	40
端铣宽度(mm)	100
立铣直径(mm)	20
镗孔直径(mm)	120
最大攻丝直径(mm)	M16
最大平磨砂轮直径(mm)	150
主轴端面至工作台距离(mm)	120~550
主轴转速范围(r.p.m)	168~3160
主轴行程(mm)	120
工作台尺寸(mm)	800×240
工作台行程(mm)	400×250
外型尺寸(mm)	1100×1050×1330
电动机功率(kw)	1.5

1.本机床采用皮带传动,噪音低,适合于在各种常用材料上钻、扩、铰孔及铣削；

2.本机床有12级变速，速度范围广，适合于各种常用的软硬材质的加工；

3.主轴箱及工作台均可升降，也可绕立柱回转，扩大了加工范围；

4.机身稳重结实;

5.本机床可根据用户需求配多轴器进行多孔同时钻、扩、铰、攻。

标准附件：钻夹头锥柄接杆下刀铁扳手拉杆

特殊附件：铣夹头角度平口钳眼护罩机架

操作前必读：

1.操作前要检查设备上的防护、保险、信号装置。机械传动部分、电气部分要有可靠的防护装置。工、卡具是否完好，否则不准开动；

2.钻床的平台要紧住，工件要夹紧。钻小件时，应用专用工具夹持，防止被加工件带起旋转，不准用手拿着或按着钻孔；

3.开动机床时主轴应按顺时针方向转动；

4.自动走刀，要选好进给速度，调好行程限位块。手动进刀一般按逐渐增压和减压的原则进行，以免用力过猛造成事故；

5.调整钻床速度、行程、装夹工具和工件时，以及擦试机床时，要停车进行；

6.机床开动后，不准接触运动着的工件、刀具和传动部分。禁止隔着机床转动部分传递或拿取工具等物品；

7.在操作过程中,要注意和控制机床的情况,若出现不正常的征兆, 应及时停止操作,并立即请有关人员组织维修；

8.机床运转时，不准离开工作岗位，因故要离开时必须停车并切断电源；

9.钻头上绕长铁屑时，要停车清除，禁止用口吹，手拉、应使用刷子或铁钩清除；

10.使用摇臂钻，横臂回转范围内不准有障碍物。横臂和工作台不准有浮放物；

11.工作结束时，将横臂降到低位置。主轴箱靠近立柱，并都要卡紧；

12.两人或两人以上在同一台机床工作时，必须有一人负责安全，统一指挥，防止发生事故。

本机特点：

1.ZXTM-40钻铣床具有铣；钻；镗；磨；攻丝等多种切削功能。

2.本机床采用皮带传动,噪音低,适合于在各种常用材料上钻、扩、铰孔及铣削。

3.本机床有12级变速，速度范围广，适合于各种常用的软硬材质的加工。

4.主轴箱及工作台均可升降，也可绕立柱回转，扩大了加工范围。

加工操作步骤：

（1）装夹刀具和工件时必须停车;

（2）擦干净主轴内孔(莫氏3 号)和刀杆锥面,将刀杆锥入主轴内孔,放入拉杆吊紧刀杆；

（3）将要加工的零件放到工作台面上,用压板压紧后,纵向和横向移动到所需位置；

（4）松开立柱锁紧手柄,摇动升降手柄将主轴箱移下；

（5）启动机床,选择好转速,逆时针转动多用操作手柄,此时即可进行铣削加工；

（6）铣工件时,一定要锁紧主轴箱和主轴,同时根据需要锁紧纵向横向塞铁,以免加工尺寸变化；

（7）更换钻夹头或铣头时,将顶部防护罩松开放在边上,将拉杆螺纹旋松2-3 牙,然后用榔头敲击使锥柄与主轴脱离,最后用手松开拉杆进行更换。

（8）完成工作后应该切断电源,搞好机床和环境的清洁工作,并对机床外露加工面加注机械油,以免机床表面生锈,影响使用和美观。

钻铣床保养方法如下：

(1)使用本机前，必须详细阅读使用说明书，熟悉结构及各手柄的功能，传动和润滑系统。

(2)开动机器前，应检查各夹紧是否被夹紧，以及主轴套筒的升降移动和电气设备情况是否正常。接地线是否接地。

(3)在调整主轴箱相对工作台位置时，须先松开夹紧手柄，然后转动手柄移动主轴箱至所需位置，再将手柄夹紧。

(4)本机床装有主轴微支。使用前，先拧右侧滚花手柄，使手柄座和微动齿轮结合，转动机头前手轮，即可实现微动进给。本机还装有反转按钮开关，实现主轴反转，可用于攻丝。

(5)钻孔完毕后，放开手柄，套筒自动复位。松开位于主轴箱底部的螺钉，旋转弹簧盒于不同位置，可调整复位弹力的大小。铣削时应将主轴套筒夹紧。欲获得好效果，尽可能选用3刃立铣刀，如使用2刃铣刀时，须将机头落至低位置。

(6)本机床在进行镗、磨等切削时，配上相应附件，即可实现。

(7)本机床工作中如发生故障及不正常的响声时，应立即关停，并检查原因。

(8)工作完毕后，应清除机器上的铁屑和污物，并在未涂片的表面涂油，以防锈蚀

本机传动系统和变速；

(1)动力传递：ZX16、20、25、40经两根三角皮带由电动机传至主轴。ZX50经一条三角带传至主轴。

(2)在变换转速时，松开两个固定螺钉，拨动调节手柄皮带即松驰，变换皮带至所需的位置后，再拨调节手柄使三角皮带松紧适当，拧紧两个固定螺钉即可工作
