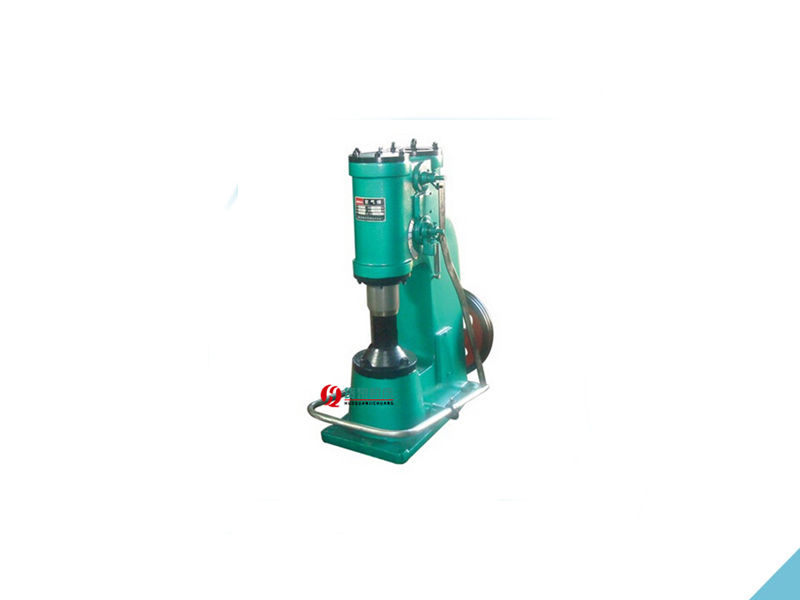

C41-16kg单体式空气锤

日期:2021-10-20 来源:www.mc-huoquan.com 点击:2775次

生产厂家：山东货泉机床有限公司
产品名称：C41-16kg单体式空气锤
电机功率：1.5kw
机床重量：约240kg
外形尺寸：548mm×390mm×952mm

在线咨询全国热线
13561118691

产品描述

空气锤能作镦粗、拔长、冲孔、弯曲、扭转、热剪，锻接等工作，适用于不同形状零件的自由锻造，特别适用于农村乡镇企业和专业户锻造镰刀、锄头等小农具。

型号	C41-16kg单体式空气锤
落下部分质量（kg）	16
打击能量（kj）	0.18
打击次数（Min-1）	266
工作区间高度（mm）	180
可锻毛坯方长(mm×mm)	20*20
可锻毛坯圆	Φ22
电机功率(kw)	单相1.5/220三相1.5/380
整机重量（kg）	240
电机转速(r.p.m)	1440
砧座（kg）	一体机
机器外型尺寸（mm）	548×390×952

空气锤：

自由锻造机器的一种.有两个汽缸.压缩汽缸将空气压缩,通过分配阀送入工作汽缸,推动活塞连同锤头作上下运动起锤击作用.操作灵活,广泛用于中小型锻件的生产.

缓冲

为了避免锤杆上升时冲出工作缸，在工作缸的上部设计了缓冲，它有通道缓冲室和球形止回阀等构成。当锤杆活塞堵死通道继续上升时，缓冲室的压力上升,阻止它继续往上，达到缓冲的目的。

另外，当压缩缸上腔压力超过室压力时，冲开止回阀迫使锤杆快速下降形成打击这是缓冲的另一作用。

该机型优点：

1、噪音分贝低、结构合理、操作方便。能够适用于各种自由锻造，如延伸、镦粗、冲孔、剪切、锻焊、扭转、弯曲等，使用垫模即可进行各种开式模锻。

2、传动部分为两级传动，设置在封闭的箱体内，工作时箱体内的润滑油由旋转的齿轮甩带到传动轴、曲轴两端的轴承内，实现了对轴承的润滑。

3、该空气锤自身有空气压缩，只需接通电源便可开动。

4、具有自吸式润滑油泵，工作时可实现对工作缸、压缩缸的自动润滑。

5、操作足够方便，在工作过程中，操控操作手柄便可得到各种作业动作，如空转、提锤、连续打击、单次打击及压锤，打击能量大小可由操纵手柄控制。

6、能量大、动作快、经济性好、结构简单、维修方便。空气锤设有提锤安全装置，该装置打开可进行各种作业动作，杜绝了误操作事故的发生。

7、锤杆导程处设有抖板安全装置，在更换下砧块或下模时此装置抖住锤杆，防止锤杆下落的伤人事件。

8、电气部分设有缺相保护、短路保护、超电压保护，保证了设备的正常工作。

9、工艺性能：可用平面或成形的砧块以自由锻造的方法进行各种锻造工作，比如镦粗、延伸、冲孔、剪切、锻接、弯曲及扭转等工序，也可进行简单的胎模锻造，工作效率可达90%，能够完全满足不间断生产。

10、轻打、重打分明，而且互不干扰，能满足各种锻造工艺要求。

安装

1. 开箱安装前，需洗净原防锈油并涂以薄层润滑油，如某些零件已很脏则应拆下清洗，当交货时间距安装时间超过半年时，则必须全面检查主要零件。

2. 安装前必须对地基进行检查，是否符合图纸要求。

3. 砧座中心应当于工作缸中心线相垂直，上下砧块的平面应吻合。安装水平线参照附件规定调好，然后沿砧座底部及四侧打入木锲固定之并浇以沥青灌溉缝隙，防止氧化皮掉入。

试车

锤安装完后（包括大修后的安装），要进行试车，试车合格后方可使用。

起动前检查

1、检查各受振部位无松动，锤头无裂纹，锤头砧子的楔子应顶紧。空气锤气缸润滑应良好，调整好进油量，按规定加注气缸油。

2、工作前应提前摇动注油器20-30圈，以提前供油润滑。

3、应清除砧子、锤头工件表面上的氧化铁皮。

4、冬季工作前应预热锤头、砧子、锻模到60℃以上。

5、应该对锻件几何尺寸进行检查，严禁锻打超过锻锤锤打能力的锻件。

停机注意事项

1、工作中如发现机身震动，锤杆、砧子、锤头等出现裂纹时，应立即停机检修，严禁带病作业。

2、起动或停止运转时，应将手柄置于空档位置。

3、工作完毕后，必须将锤头提起，并将木板垫放在砧上，再慢速落下锤头，关闭电源。

4、停止工作时，不准用手直接接擦砧面。

为了保证机器的正常运转延长其使用寿命，请用户在安装试车和日常生活中遵照本说明书之各项规定，只有这样才能保证机器的正常使用，延长机器的使用寿命，为您创造经济效益。

在使用过程中，对空气锤结构、性能、质量等方面的有关意见与建议，请函告我司，以资产品及产量的进一步提高。
