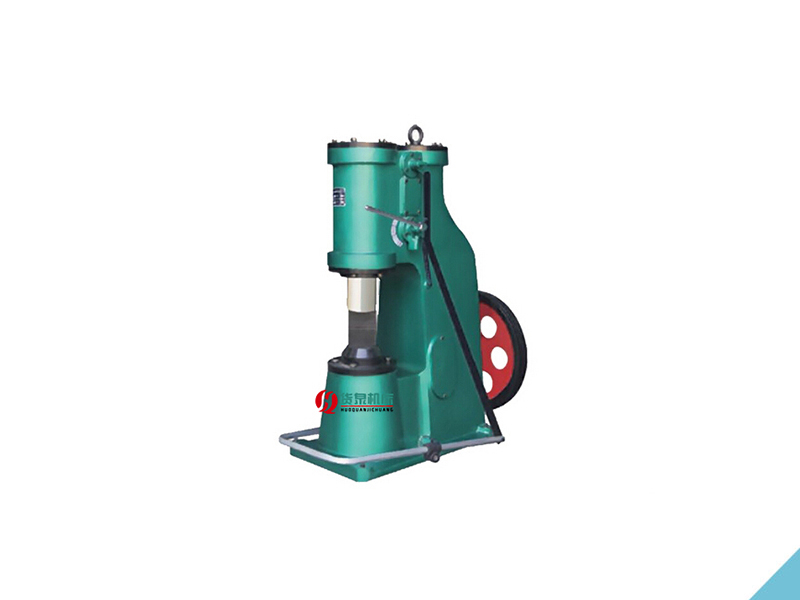

C41-25kg单体式空气锤

C41空气锤，包括机架和工作气缸，工作气缸下端设锤杆导向套，工作气缸的活塞下端依次连接锤杆和锤头，机架的底座上位于锤头正下方设砧铁，锤头包括一体成型的缓冲部和其下方的冲压部，且两者的底端面直径均小于其顶面直径；锤杆导向套内部设锤杆滑动孔；锤杆滑动孔的侧壁上设焊铜层；锤杆导向套下部的外圈设外部包覆减振橡胶垫的安装座；砧铁底端的四个角部设结构相同的限位块；底座上对应各限位块分别配合设限位卡槽；底座设置于底座安装板上，底座安装板的内部位于砧铁的下方设空腔，空腔内均匀设多个减振器。本实用新型具有结构强度高、稳定性好、减振缓冲能力强，使用寿命长、维修成本低、整体工作效率高的优点。

C41单体式空气锤主要由机架、传动、压缩缸和工作缸、压缩活塞、落下部分、配气和砧座等部分组成。

机架是空气锤的主体，在机架上面安装有电动机，传动装置，工作和操纵，这些在机架上紧凑组合成一个整体。
传动包括减速器、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。
压缩缸和工作缸的上下部和上下旋阀连通，通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。
落下部分由工作活塞、锤杆和上砧等组成，锤杆和工作活塞为一整体，为使其重量符合技术规格吗，可制作成空心件，锤杆与锤头的连接是用燕尾槽和楔铁连接。
配气由上气道中上旋阀，下气道中的下旋阀，操作手柄或脚踏杠杆组成，通过配气来控制各种动作的砧座，砧座上面安装着砧垫和下砧，为了满足锻造的稳定性，砧座的质量要求是落下部分质量的12-15倍，它安装在坚固的钢筋水泥基础上，其间垫有垫木，可消除锤击时产生的震动。
电动机通过减速和曲柄，连杆带动压缩气缸的压缩活塞上下运动，产生压缩空气。当压缩缸的上下气道与大气相通时，压缩空气不进入工作缸，电机空转，锤头不工作，通过手柄或脚踏杆操纵上下旋阀，使压缩空气进入工作气缸的上部或下部，推动工作活塞上下运动，从而带动锤头及上砥铁的上升或下降，完成各种打击动作。旋阀与两个气缸之间有四种连通方式，可以产生提锤、连打、下压、空转四种动作。
