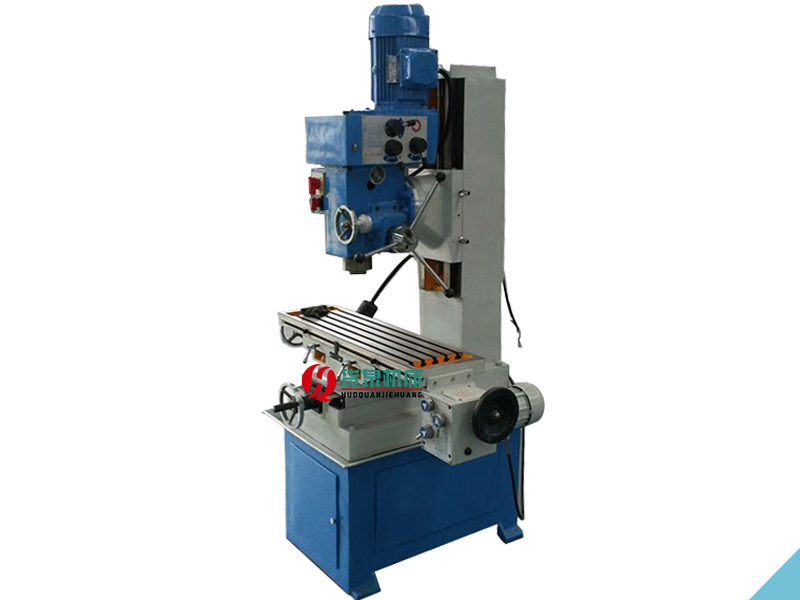

ZX50C钻铣床

日期:2021-10-20 来源:www.mc-huoquan.com 点击:2216次

生产厂家：山东货泉机床有限公司
产品名称：ZX50C钻铣床
电机功率：2.2kw
机床重量：约600kg
外形尺寸：1200mm×970mm×1650mm

在线咨询全国热线
13561118691

产品描述

ZX50C钻铣床是我公司自主研发制造的钻铣床，工艺成熟，售后极少，产品成熟，特别适用于各种中小型零件加工，特别是有色金属材料；塑料；尼龙的切削，具有结构简单，操作灵活等优点，广泛用于单件或是成批的机械制造；仪表工业；建筑装饰和修配部门！

钻铣床的功能及用途：

功能：钻铣床通常为台式，工作台可纵、横向移动，主轴垂直布置，机头可上下升降，具有钻、铣、镗、磨、攻丝等多种切削

功能。主轴箱可垂直平面内左右回转90°，部分机型工作台可在水平面内左右回转45°，多数机型工作台可纵向自动走刀；钻铣床的主轴驱动采用无级变速装置, 使用新型串激电动机，主轴转速显示、触摸开关、加工深度液晶显示，结构新颖、传动稳定可靠及操作方便；是加工小型零件、仪器仪表、轻工机械的理想机床。

用途：适用于各种中小型零件加工，特别是有色金属材料、塑料、尼龙的切削，具有结构简单，操作灵活等优点，广泛用于单件或是成批的机械制造；仪表工业；建筑装饰和修配部门。

主要技术参数	ZX50C
钻孔直径(mm)	50
端铣宽度(mm)	100
立铣直径(mm)	25
镗孔直径(mm)	120
攻丝直径(mm)	M16
平磨砂轮直径(mm)	-
主轴端面至工作台距离(mm)	38-430
主轴转速范围(r.p.m)	230-1825
主轴行程(mm)	120
工作台尺寸(mm)	900×240
工作台行程(mm)	500×230
外型尺寸(mm)	1200×970×1650
电动机功率(kw)	1.5/2.2

ZX50C钻铣床具有以下特点:

1工作台可纵、横向移动;

2.底座为整体铸件，加工工件更稳定，精度更高;

3.具有钻、铣、镗、磨、攻丝等多种切削功能;

4.主轴箱可垂直平面内左右回转;

5.工作台可在水平面内左右回转;

6.工作台可纵向自动走刀，提高加工效率.

钻铣床操作规程；

1、操作者必须熟悉机器的构造、性能及使用万法。

2、非本机器操作人员严禁使用本机器。

3、班前操作者应检查各润滑点是合充分润滑。

4、工作前检查工件夹紧力足否充足。

5、工作中严禁用手清理切屑。

6、启动机床前必须检查各手柄的位置足否正确。

7、操作者严禁将设备交予他人使用，严禁无操作证操作设备。

8、在自动进刀时，不准再用手进行进刀操作。

9、设备运行时严禁戴手套进行操作。

10、设备开动状态下，操作者严禁离开机器。

11、开机时严禁变换主轴转速及进给量，变速必须停车，禁止反接制动。

12、严禁频繁启动和换向，即便在攻丝作业时也必须注意。

13、更换钻头、清理工作台，加润滑油及操作者离开肘，必须切断机床电源。

14、出现紧急情况要停机并切断电源。

15、工作时严禁他人与操作者嬉笑、打闹。

16、班后要认真做好清洁保养工作。

传动系统：

本铣床的传动系统主要由:电机、同步带轮、主轴等组成。传动方式是由直流无刷电动机通电启动后,通过电机与主轴用同步带轮传动主轴旋转,而后进行工作；通过无级变速旋钮，在规定的转速范围内调节电机转速而进行变速，主轴转速为100—1750 转/分,通过正面上方的主轴转速液晶显示屏可以清晰的看到当前的速度值。

重点安全须知；

1、机床的结构、性能、特点、安装、操作、保养等方面，有了全面的了解，从而能安全熟练的操作本机床，并请你提出宝贵意见，

2、机床安装后，请将导轨、立柱等表面的防锈油擦洗干净，并涂30号机油，否则易研伤导轨等表面。

3、本机床采用三项380V交流电源，非专业人员禁止操作。接通电源时，请检查电源相序是否正确，必须保证安全可靠接地，否则机床不能正常工作.注意照明灯电压是24V的，用错灯泡会损坏变压器.

4、请按机床上润滑标位的规定，对各个部位注油润滑，否则会研伤导轨或机件。

5、保持工作区干净整洁，不要在潮湿、阴暗的光线下操作机床.

6、使用该机床的操作员一律不准带手套，女同志一律带安全帽(将长发包住)，否则会发生人身事故。

7、在机动机器前要确保工件与刀具安装到位，且牢固可靠，决不能在工件与刀具接触的情况下，启动机器，只有在机器达到稳定速度后，才能开始加工。

8、定期检查各导轨压板、塞铁、的配合间隙，间隙过大时应及时调整.

9、机床在切削加工前，一定把工件加牢，以免造成伤害，在加工过程中铁硝的飞溅可能造成伤害，请自我保护，
