生产厂家：山东货泉机床有限公司

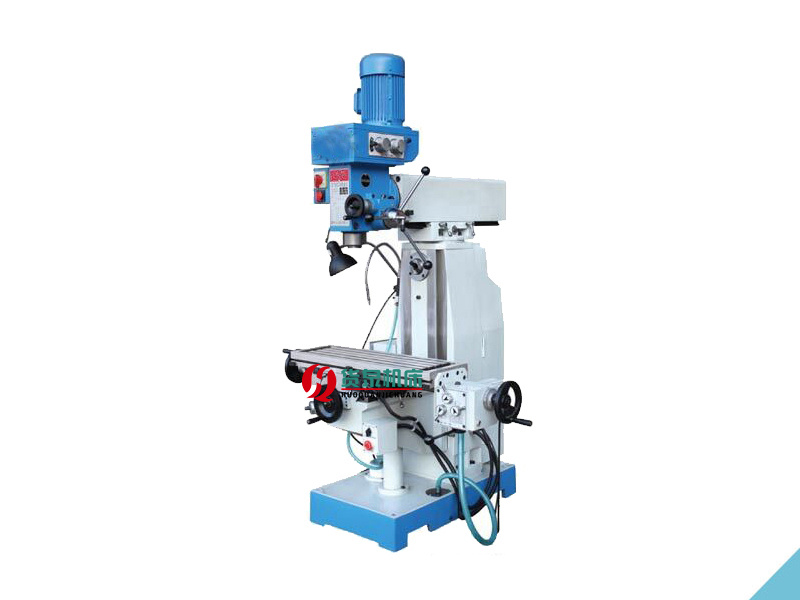

产品名称：ZX7550CW钻铣床
电机功率：2.2kw
机床重量：约1000kg
外形尺寸：1280mm×1285mm×2080mm

在线咨询全国热线
13561118691

产品描述

结构特点：

ZX7550CW钻铣床外观造型美观大方,总体布局匀称协调.齿轮为磨齿经高频淬火调质噪音低经久耐用，ZX7550CW钻铣床为方形箱体的多功能钻铣床,立铣头为齿轮传动,卧铣为皮带传动，扭矩传递好,加工效率高装有机械进给器,可实现工作台纵向自动进给,减少了劳动强度,提高了加工精度和表面光洁度.床身导轨淬火处理,有良好的耐磨能力.铣头安装于滑臂前端,可沿滑臂上下移动,不仅能在垂直平面内左右回转45度，又可在床身上回转360度，具有良好的加工万向性。

机床用途；

本机床是综合铣床和钻床之特点设计开发的一种铣钻床，它具有铣削、钻孔、攻丝、镗孔、磨削、扩孔、铰孔、锯断等多种功能，是小型企业、模具制造业、机械工维修等行业的理想加工设备。对于经常钻削大孔，宜选用本款齿轮传动机床，本机床最高速2800r/min具有端面磨削功能ZX7550CW钻铣床广泛用于大中小型企业，乡镇和个体工业的机械加工，及各类机器制造业中加工中小型零件，也适用于修理车间。

主要参数：

型号	ZX7550CW
钻孔直径(mm)	50
端铣宽度(mm)	100
立铣直径(mm)	25
镗孔直径(mm)	120
攻丝直径(mm)	M16
主轴端面至工作台距离(mm)	90~490
主轴转速范围(r.p.m)	(立)115~1750 (卧)60~1350
主轴行程(mm)	120
工作台尺寸(mm)	1000×240
工作台行程(mm)	600×230
外型尺寸(mm)	1280×1285×2080
电动机功率(kw)	(立)1.5 /(卧)2.2
机床重量(kg)	850/1000

钻铣床的功能及用途：

功能：钻铣床通常为台式，工作台可纵、横向移动，主轴垂直布置，机头可上下升降，具有钻、铣、镗、磨、攻丝等多种切削

功能。主轴箱可垂直平面内左右回转90°，部分机型工作台可在水平面内左右回转45°，多数机型工作台可纵向自动走刀；钻铣床的主轴驱动采用无级变速装置, 使用新型串激电动机，主轴转速显示、触摸开关、加工深度液晶显示，结构新颖、传动稳定可靠及操作方便；是加工小型零件、仪器仪表、轻工机械的理想机床。

用途：适用于各种中小型零件加工，特别是有色金属材料、塑料、尼龙的切削，具有结构简单，操作灵活等优点，广泛用于单件或是成批的机械制造；仪表工业；建筑装饰和修配部门。

传动系统：本铣床的传动系统主要由:电机、同步带轮、主轴等组成。传动方式是由直流无刷电动机通电启动后,通过电机与主轴用同步带轮传动主轴旋转,而后进行工作；通过无级变速旋钮，在规定的转速范围内调节电机转速而进行变速，主轴转速为100—1750 转

/分,通过正面上方的主轴转速液晶显示屏可以清晰的看到当前的

速度值。

传动系统：本铣床的传动系统主要由:电机、同步带轮、主轴等组成。传动方式是由直流无刷电动机通电启动后,通过电机与主轴用同步带轮传动主轴旋转,而后进行工作；通过无级变速旋钮，在规定的转速范围内调节电机转速而进行变速，主轴转速为100—1750 转/分,通过正面上方的主轴转速液晶显示屏可以清晰的看到当前的速度值。

钻铣床操作规程

1、操作者必须熟悉机器的构造、性能及使用万法。

2、非本机器操作人员严禁使用本机器。

3、班前操作者应检查各润滑点是合充分润滑。

4、工作前检查工件夹紧力足否充足。

5、工作中严禁用手清理切屑。

6、启动机床前必须检查各手柄的位置足否正确。

7、操作者严禁将设备交予他人使用，严禁无操作证操作设备。

8、在自动进刀时，不准再用手进行进刀操作。

9、设备运行时严禁戴手套进行操作。

10、设备开动状态下，操作者严禁离开机器。

11、开机时严禁变换主轴转速及进给量，变速必须停车，禁止反接制动。
