型号 |

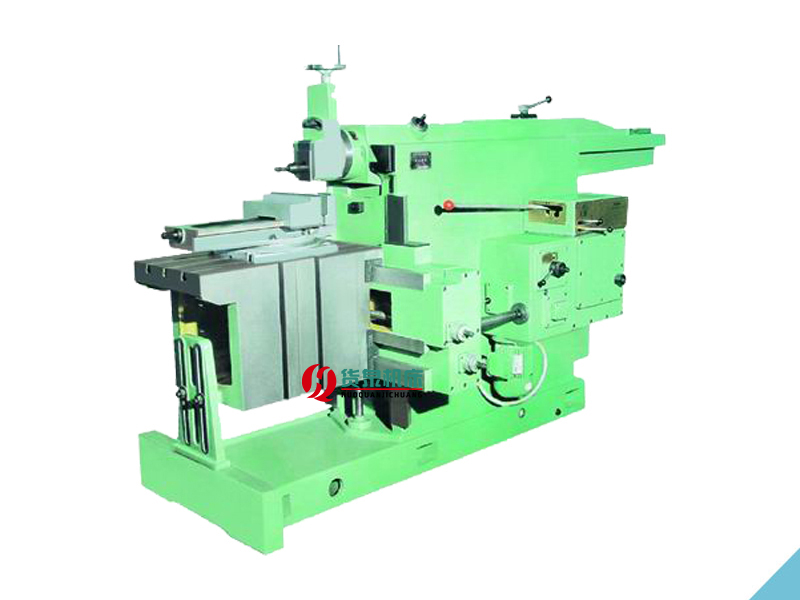

BC6085牛头刨床 |
|
|
最大刨削长度(mm) |
850 |
|
|
滑枕底面到工作台面的最大距离(mm) |
400 |
|
|
工作台最大横向移动距离(mm) |
710 |
|
|
工作台最大垂直移动距离(mm) |
360 |
|
|
工作台上工作面尺寸(长×宽)(mm) |
800×450 |
|
|
刀架行程(mm) |
160 |
|
|
滑枕每分钟往复次数 |
17、24、35、50、70、 100 |
|
|
工作台机动进给 量范围 |
水平进给(12级)(mm) |
0.25-3 |
|
垂直进给(12级)(mm) |
0.12-1.5 |
|
|
工作台快速移动速度水平进给 (m/min） |
1.2 |
|
|
垂直进给( m/min) |
0.58-0.5 |
|
|
工作台中央T型槽尺寸(mm) |
22 |
|
|
主电机功率(kw) |
5.5 |
|
|
外形尺寸(长×宽×高)(mm) |
2950×1325×1693 |
|
|
包装箱尺寸(长×宽×高)(mm) |
2470×1510×1800 |
|
|
整机重量(kg) |
2940 |
|
机床由床身、滑枕、摇杆、变速箱、进给箱、横梁、工作台及润滑系统、电气系统组成。
电动机通过V型带传动到变速机构、摇杆机构传动滑枕、滑枕往复于床身顶面导轨内，有四级变速。导轨间隙可以借镶条调整。滑枕前端为刀架及转盘，刀架可以沿着刀架滑板进给。刨削斜面时，转盘按需要回转一定角度。
横梁沿床身前导轨可作手动或机动的垂直进给，工作台装在横梁上，工作台可回转±90 º（无虎钳），沿横梁导轨可做作手动或机动的水平进给。机动进给时，有5种进给量。横梁及工作台的导轨间隙，均可借镶条调整，工作台前端由前支承导向柱支承，用以增加工作时的稳定性。
工作台水平或垂直进给方向由一个手柄控制。进给量可以在运转中调整。
机床主传动运动设有制动器，可使滑枕迅速停止在需要的位置上，机床的启动停止及制动均由一个手柄控制。
机床变速机构、进给机构、滑枕导轨、摇杆机构均由油泵集中润滑，供油量可按需要调整。
机床的试车及维护
机床试车前应仔细地清洗机床各加工表面的防锈剂，检查机床内部是否清洁，电源线接地线是否妥当，电器设备是否正常，绝缘性能是否可靠。向机床各需要加油的部位及导轨表面注以清洁的N46号机械油，并向机床油池注N46号机械油，注油量约为25L，油面高度不应低于底座油标的2/3。
必须确认机床各部均已正常无阻后，再开车运转机床。
接通电源，以手柄6启动机床，此时应检查电机转向是否与要求相符。
自低转速开始，逐级空运转机床、并调整滑枕行程，使机床在切削速度下空运转足够时间，以观察机床是否止常。空运转中调整工作台进给量，使工作台做不同方向的水平及垂直进给。
一、机床的外部保养：
1. 擦洗机床表面，要求无黄袍、无油污。
2. 配齐螺钉、螺母、手柄、手球、标牌等。
3. 清洗附件。
二、传动系统的保养：
1. 清洗滑枕、丝杆、伞齿轮。
2. 检查齿轮、拨叉滑块、定位螺钉。
3. 清扫机床内腔。
4. 检查、调整传动皮带松紧。
三、刀架、横梁及工作台的保养：
1. 清洗刀架、丝杆，调整刹铁与导轨间隙。
2. 清洗工作台、横梁、导轨及丝杆螺母、伞齿轮。
3. 修光工作台毛刺。
四、液压润滑系统的保养：
1. 清洗、配齐油杯、油毡、油线、滤油器，加注润滑油，无泄漏。
2. 系统完整，油路畅通。
3. 检查压力表，调整油压（液压牛头刨）。
五、电器系统的保养：
1. 擦拭电动机、电器箱。
2. 检查、紧固接零装置。
二级保养注意事项：
机床运行至5000小时的时候，我们要对机床进行二级保养，在对机床进行二级保养时，这次我们应该以维修工人为主，操作工人参加保养的工作。我们不仅要执行以及保养的内容及要求，还应该做好以下几个工作，并对易损件进行测绘，提出备用配件。
在对机床进行二级保养之前，我们同样应该先切断电源，然后在进行保养工作：
一、传动系统的保养：
1. 检查导轨、压板，修光毛刺。
2. 检查齿轮、丝杆、棘轮、轴、轴承、内腔大齿轮的磨损情况，调整摇杆滑块间隙。
3. 修复或更换严重磨损零件。
一、刀架，横梁及工作台：
1. 检查、调整伞齿轮、丝杆与螺母、刹铁与导轨间隙。
2. 修复或更换严重损坏零件。
二、液压润滑系统：
1. 清洗油泵、油池。
2. 更换油封。
3. 修复或更换损坏零件。
三、电器：
1. 清洗电动机，更换润滑脂。
2. 修复或更换损坏的元件。
3. 电器符合设备完好标准要求。
四、精度检测：
1. 校正机床水平，检查、调整、修复精度。
2. 精度符合设备完好标准要求。
