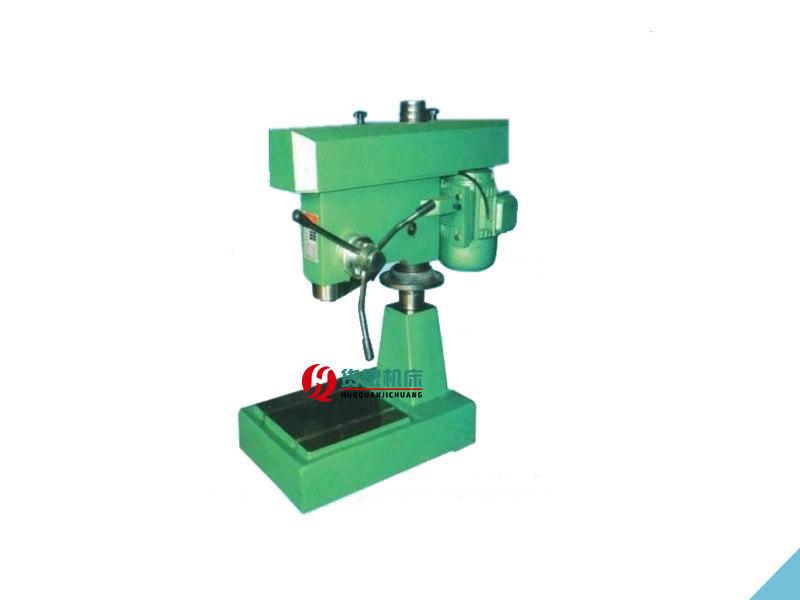

S4016台式攻丝机

注意事项

一、

1、在使用机床之前，必须详细参阅说明书，熟悉机床电气及机械性能。

2、装钻夹头时，应将主轴短圆锥及钻夹头内孔用汽油抹净，不得有油污和灰尘，否则会使主轴在工作中使其表面打滑咬伤，再用木锤或铜锤在钻夹头下端顶紧。

3、在开动机庆前，应检验电机铭牌上的电压和频率是否和电源相符，电气情况是否正常、接地端是否牢固可靠，

4、在工作中，当机床发生故障或有不正常声响时应立即切断电源、排除故障后方能继续运行。

5、为了避免机床损坏，操作时不应超过切削能力，使其超负荷工作。

6、每次工作结束后，清除机床工作表面切屑、灰尘、并在表面涂上机油防锈.

7、不要让儿童、参观者靠近机床，也不要在潮湿或有堆积物的地方放置机床，同时操作者应穿戴正确，避免各种不安全的因素。

8、在电器安装或维修中，应让持有上岗操作证的电工进行电器安装。

二、 主要性能及主要用途

本机床采用机械摩擦离合器使主轴正反转，比普通电机正反转工作更平稳，噪声更小，且具有过载保护作用，大大提高了电机的使用寿命，该机能在黑色金属、有色金属及非金属材料上连续频繁进行攻丝操作，广泛应用于机械制造、仪器仪表、五金玩具等行业。



三、传动系统

在机床后方的电机座上拆下侧罩，变换三角胶带在双带轮和电机轮的挡位，即可使主轴获得不同的转速、双带轮上的三角胶带0-1400，同时带动反转内锥轮、空转轮、正转内锥轮，其中反转内锥轮逆时针旋转，正转内锥轮顺时针旋转。起动机床后，主轴在高位置，上外锥轮与反转内锥轮啮合，主轴逆时针旋转，工作时丝锥顶住工作，外锥轮与正转内锥轮啮合，主轴顺时针

旋转，丝推进入工作，堵转或到达攻丝深度时只要轻提手柄杆，主轴逆时针旋转线锥退出工件，三相电机应注意主轴旋向是否和上述相符，否则应换接电机接线盒中的两相线位置。

四、调整与操作

三角胶带张紧、移动电机座上的电机位置，可调整胶带的松紧。三角胶带0-1400张紧应首先松开主轴箱两侧锁紧螺钉，然后转动螺栓调整胶带松紧程度适当，(不可将0-1400胶带张得太紧，否则会使主轴位伤)，再拧紧锁紧螺钉和螺栓上的螺母。定深、操作工件放在工作台上，压板放在工件上，能移动工件，如攻丝深度h1，则定深杆至拔叉垂直距离h2=h1+▲.▲为丝锥至工件距离，▲距离在5~10mm。攻丝到攻丝深度，拔叉和定深杆接触，正转内锥轮和外锥轮脱开，主轴停转。
