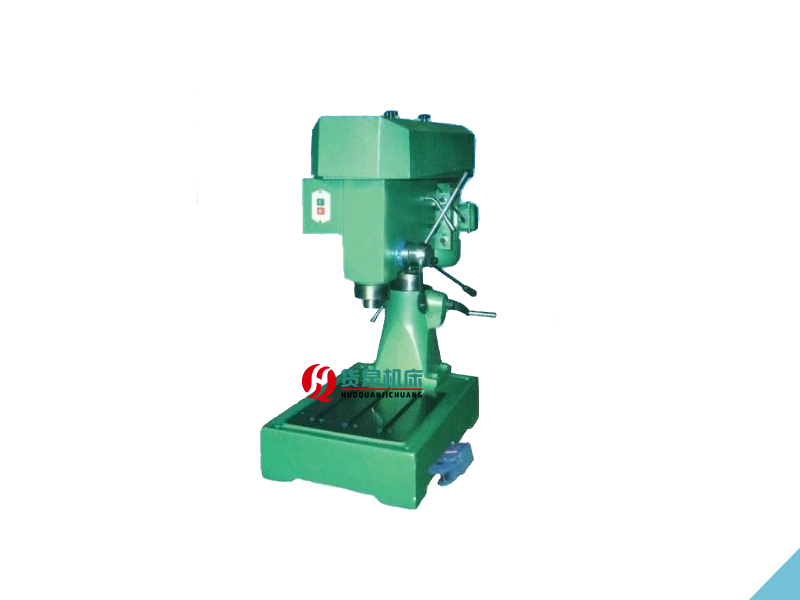

S4024台式攻丝机

日期:2021-10-21 来源:www.mc-huoquan.com 点击:2346次

生产厂家：山东货泉机床有限公司
产品名称：S4024台式攻丝机
电机功率：1.1kw
机床重量：200kg
外形尺寸：800mm×410mm×1170mm

在线咨询全国热线
13561118691

产品描述

型号	S4024
最大攻丝直径	24（mm）
攻丝范围	M20一M24mm
主轴最大行程	115mm
主轴每分钟转速	135 转／分mm
主轴轴线至立柱表面距离	275mm
底座工作面尺寸(长×宽)	400×340mm
主轴快换机构端面至底座工作面最小距离	60mm
主轴快换机构端而至底座工作面最大距离 370mm	370mm
主轴绕立柱回转角度	±180度
电动机	Y90 L一6 380V 1.1KW 910 r/min
外形尺寸(长×宽×高)	800×410×1170
净重	200Kg

S4024台式攻丝机适用在金属材料或其他材料上攻螺纹，并已广泛应用于单件或成批生产的仪表工业，机械制作工业或修配部门。本机攻丝直径可以达到24MM,根据客户需要，可以做成脚踏开关，手动正反转和自动定深三种机型。

注意事项

一、

1、在使用机床之前，必须详细参阅说明书，熟悉机床电气及机械性能。

2、装钻夹头时，应将主轴短圆锥及钻夹头内孔用汽油抹净，不得有油污和灰尘，否则会使主轴在工作中使其表面打滑咬伤，再用木锤或铜锤在钻夹头下端顶紧。

3、在开动机庆前，应检验电机铭牌上的电压和频率是否和电源相符，电气情况是否正常、接地端是否牢固可靠，

4、在工作中，当机床发生故障或有不正常声响时应立即切断电源、排除故障后方能继续运行。

5、为了避免机床损坏，操作时不应超过切削能力，使其超负荷工作。

6、每次工作结束后，清除机床工作表面切屑、灰尘、并在表面涂上机油防锈.

7、不要让儿童、参观者靠近机床，也不要在潮湿或有堆积物的地方放置机床，同时操作者应穿戴正确，避免各种不安全的因素。

8、在电器安装或维修中，应让持有上岗操作证的电工进行电器安装。

二、主要性能及主要用途

本机床采用机械摩擦离合器使主轴正反转，比普通电机正反转工作更平稳，噪声更小，且具有过载保护作用，大大提高了电机的使用寿命，该机能在黑色金属、有色金属及非金属材料上连续频繁进行攻丝操作，广泛应用于机械制造、仪器仪表、五金玩具等行业。

三、传动系统

在机床后方的电机座上拆下侧罩，变换三角胶带在双带轮和电机轮的挡位，即可使主轴获得不同的转速、双带轮上的三角胶带0-1400，同时带动反转内锥轮、空转轮、正转内锥轮，其中反转内锥轮逆时针旋转，正转内锥轮顺时针旋转。起动机床后，主轴在位置，上外锥轮与反转内锥轮啮合，主轴逆时针旋转，工作时丝锥顶住工作，外锥轮与正转内锥轮啮合，主轴顺时针

旋转，丝推进入工作，堵转或到达攻丝深度时只要轻提手柄杆，主轴逆时针旋转线锥退出工件，三相电机应注意主轴旋向是否和上述相符，否则应换接电机接线盒中的两相线位置。

四、调整与操作

三角胶带张紧、移动电机座上的电机位置，可调整胶带的松紧。三角胶带0-1400张紧应首先松开主轴箱两侧锁紧螺钉，然后转动螺栓调整胶带松紧程度适当，(不可将0-1400胶带张得太紧，否则会使主轴位伤)，再拧紧锁紧螺钉和螺栓上的螺母。定深、操作工件放在工作台上，压板放在工件上，能移动工件，如攻丝深度h1，则定深杆至拔叉垂直距离h2=h1+▲.▲为丝锥至工件距离，▲距离在5~10mm。攻丝到攻丝深度，拔叉和定深杆接触，正转内锥轮和外锥轮脱开，主轴停转。
