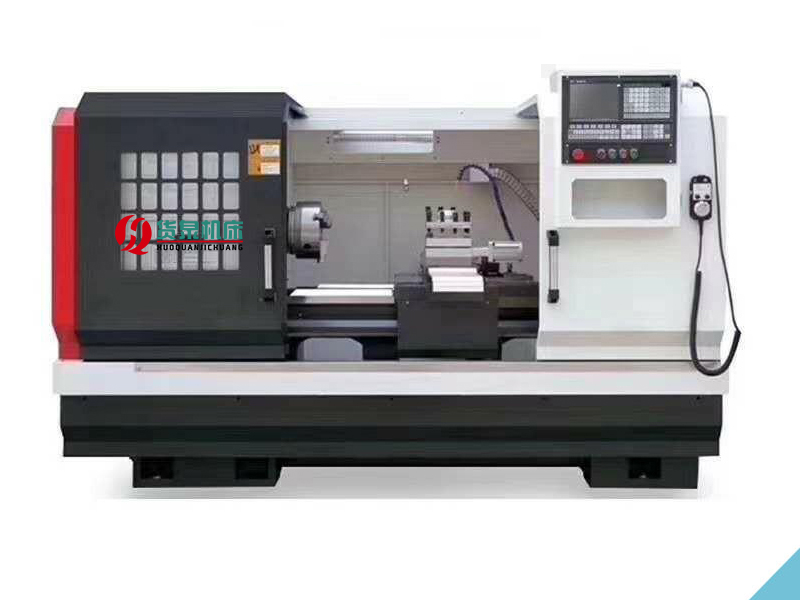

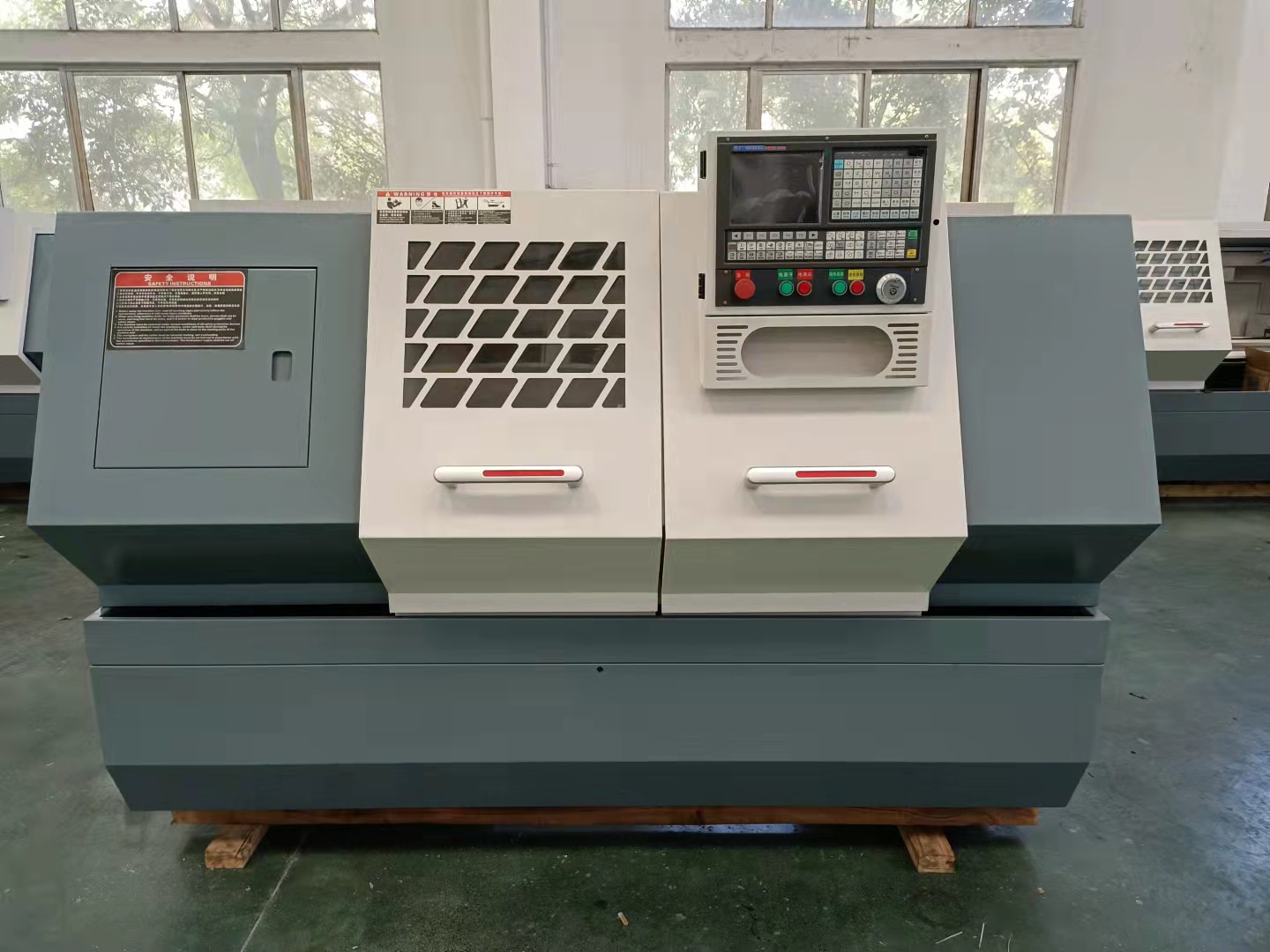

CAK6140数控车床

日期:2021-10-20 来源:www.mc-huoquan.com 点击:2179次

生产厂家：山东货泉机床有限公司
产品名称：CAK数控车床
刀具配置：四工位电动刀架
电机功率：7.5KW
操作系统：广数
机床重量：2100-4100kg
外形尺寸：2550*1550*1700mm

在线咨询全国热线
13561118691

产品描述

数控车床主要用于轴类零件或盘类零件的内外圆柱面、任意锥角的内外圆锥面、复杂回转内外曲面和圆柱、圆锥螺纹等切削加工，并能进行切槽、钻孔、扩孔、铰孔及镗孔等。

1 手动三挡变速，档内无极调速。低速扭矩大，转矩响应快。
2 导轨400mm宽，导轨两侧经过加宽，加厚，加工稳定性更好。
3 Z轴丝杠采用国产名优50粗，传动更加稳定
4 刀架采用国产名优，重复定位精度高、抗震性好、耐腐蚀、防锈、抗老化。
5 机床导轨整体淬火层深，提高机床的使用寿命，抗损伤硬度HRC52。
6 有完善的安全保护装置，符合通用标准。

7 本机床使用三相 380V/50Hz 交流电源。

技术参数	Specifications	单位	CAK6140 CAK6140B
床身上最大回转直径	Max.Swing over bed	mm	400
最大加工长度	Max.Processing length	mm	750/1000/1500/2000/3000
主轴锥度	Spindle taper		MT6 (B:Ø90 1:20 )
卡盘规格	Chuck size	mm	C6 (B:D8)
主轴通孔直径	Spindle bore	mm	52 (B:80)
主轴转速3档	Spindle speed3 steps	rpm	21-1500(I:21-150,II:66-500,III:162-1500)
尾座套筒行程	Tailstock sleeve travel	mm	150
尾座套筒锥度	Tailstock sleeve taper		MT5
定位精度	Position accuracy	mm	±0.015
重复定位精度	Repositioning accuracy	mm	±0.006
X/Z快移速度	X/Z axis rapid traverse	m/min	4/6
主轴功率	Spindle motor	kW	7.5
包装尺寸	Machine dimension for 750	mm	255015501700
	Machine dimension for 1000	mm	275015501700
	Machine dimension for 1500	mm	325015501700
	Machine dimension for 2000	mm	370015501700
	Machine dimension for 3000	mm	471015501700
重量	Machine weight for 750	kg	2100/2800
	Machine weight for 1000	kg	2200/2900
	Machine weight for 1500	kg	2300/3150
	Machine weight for 2000	kg	2700/3350
	Machine weight for 3000	kg	3500/4100

机床的主要简介及用途；

本机床是机电一体化加工机床，适于加工短轴类、盘类机械零件，一次编程输入可自动实现机械零件的外圆、内孔、螺纹、复杂弧面的加工。广泛用于机械、汽车、摩托车、油泵油嘴、化工、仪表、医疗等行业零件的机械加工。

机床的主要结构特点；

1、卧式平床身结构，主要构件均采用高强度材料树脂砂铸造，充分的时效处理，导轨经高频淬火处理，确保机床长期使用的稳定性。

2、机械二档档内无级调速或主轴单元无级调速。

3、机床纵横向运动轴采用伺服电机驱动、精密滚珠丝杠副传动,各轴响应快、精度高、寿命长。丝杠轴承选用丝杠专用推力角接触轴承，能承受较高的轴向载荷，确保了进给传动装置的刚性与精度。

4、油路润滑选用自动间歇式电动润滑泵,可对机床各部位强制润滑。

5、机床采用双门防护设计结构，美观宜人，防水可靠，排屑方便。

吊运与安装；

1、机床的运输与存放

机床在包装过程中，采用了气相防锈密闭包装及相应的防振和抗冲击措施，能保障经受住-10℃-55℃温度范围的运输和存放。

2、吊运及铲运

机床吊运按方法进行。使用起重机吊运装有机床的包装箱时，必须按机床包装箱外部起吊标志用钢丝绳进行起吊，要尽量减轻包装箱受到各种冲击利振动。移动和放下时，不应使箱底和侧面受到冲击或剧烈的振动，不允许包装箱过度倾斜，其倾斜角不得大于15° ,以兔影响机床的精度。

拆开包装箱时，首先检査机床的外部情况，并按产品装箱单清点附件及工具是否齐全。经拆箱的本机床，应用铲车接运，机床铲运时应避免撞。

机床无包装箱时所示的方法用铲车接运。

安装前的准备工作坏境要求（机床方而）

机床不应安装在以下的位置：

1、温度有明显变化的环境，如机床的安装位置有直接或靠近热源的地方。

2、湿度大的地方。

3、灰尘太大、太脏的地方。

4、机床周围有振源的地方。

5、地面软而不坚实的地方。

如果机床在不得已的情况下一定要安装在接近振源附近，必须在机床周围挖槽沟或类似的措施以防振。

如果机床只能在软而不坚实的地面上安装，必须采取打桩的形式或类似措施以增强土层的支承能力，这样才能防止机床下沉或倾斜。

环境要求（NC方面）

环境温度（操作状态下）5・C~40t °

湿度；正常相对湿度低于75%。

动力接口

电源接线端子位于电柜里。

总电源

根据参数表规定的总电源准备好电源线和接地线。

地基

为地基图。安装机床前应首先选择一块平整的地方。然后根据规定安排环境，根据地基图决定安装空间并做好地基。

如何安装

临时水平调整

吊起机床，将地脚螺栓放入床脚对应螺栓孔中和将垫跌放入调水平螺钉下。

然后将机床慢慢地放下，使地脚螺栓按地基图的规定进入地脚螺栓孔中。

将楔铁打入床身的下面进行临时性水平调整，做到粗调平°

完成调整以后，用水泥将地脚螺栓固定。

如用防振垫铁则可直接放置于平整的水泥地面上。

机床安装验收；

机床水平通过调平螺钉（包括床脚下的调平螺钉和床御与床身间的调平噪钉）或地脚螺栓来校准。

随机供应的提供了本机床的精度数据，如机床安装后的测量结果低于提供的数据，通常是由于运输不当或安装调整机床不适所致，只要恰当地调校机床，便可获得良好的精度。

内部装置连接的检査

完成调水平工作后，在接通机床电源之前，应做以下工作：

确保地线连接无误.

拧紧端子上的螺钉。

重新检査各连接器是否接紧.

确保NC装置中的印刷线路板牢固不动’

检査并确保输入电源相位正确。如果电源为反相位，那么就要注意到NC装置和AC转换控制板将会产生故障。

试车前的检査；

清理

为了防锈，机床的滑动表面和一些金属件表面涂上了一层防锈剂。在运输过程中土、灰尘、砂粒和脏物等很可能会进入防锈涂层中，所以一定要粽各部上的防锈涂层清理干净，否则不能开动机床。在清理时，应用布產上处理油进行擦洗。清理后，再涂上规定的一薄层润滑油。

机床检査

机床各部有无损坏，有无遗失零件或附件。

机床润滑各部是否得到润滑，管路是否全部接好。

接通电气前后的电气系统检査：

床身水平的最终调整

试车前用准备

试车前应用毛巾、淸洗油将机床清洗干净，然后在所有外观光洁表面（除三角皮料糟）按规定进行润滑.

试车

机床装完成后进入最初试车之前，一定要非常慎.试车时间约为1小时，在整个试运转期问不应使用大载荷试车。将机床从低速到高速逐级进行运转，并试验检查各部件动作，如无异常现象，即可投入运行.

机床操作
