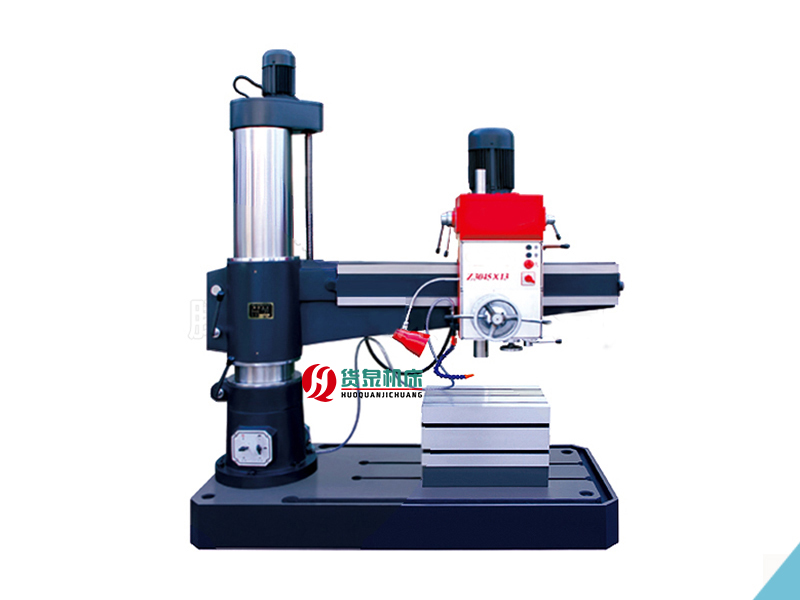

摇臂钻床外形结构
摇臂钻床主轴箱可在摇臂上移动，并随摇臂绕立柱回转的钻床。摇臂还可沿立柱上下移动，以适应加工不同高度的工件。较小的工件可安装在工作台上，较大的工件可直接放在机床底座或地面上。
摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。
内立柱固定在底座的一端，在其外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。内外主轴的夹紧与放松、主轴与摇臂的夹紧与放松用电气—机械装置控制方法严格按照摇臂松开→移动→摇臂夹紧的程序进行。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动、进给和变速、机床的操作等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。
摇臂钻床运动部件较多，为了简化传动装置，采用4台电动机拖动，分别是主轴电动机，摇臂升降电动机，立柱夹紧—松开电动机和冷却泵电动机。
当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：
1、摇臂钻床的主运动为主轴的旋转运动。
2、进给运动为主轴的纵向进给。
3、辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。
开机前准备工作：
1、必须确穿戴好劳保用品。工服袖口、领口、上衣下摆扣紧，上衣下摆禁止敞开，必须穿防砸劳保鞋，佩戴防护眼镜。严禁戴手套、系围巾，长发禁止露出帽子，禁止佩戴露出衣外的手链等挂件，不得在开动的机床旁穿、脱换衣服，或围布于身上，防止机器绞伤。
2、检查机床各部位夹紧、松开的可靠性，验证各行程的可靠性、检查电源接地的可靠性，检查相序的正确性，检查急停按钮的可靠性。
3、检查润滑系统储油部位的油量应符合规定，封闭良好。油标、油窗、油杯、油嘴、油线、油毡、油管和分油器等应齐全完好，安装正确。按润滑指示图表规定作人工加油，查看油窗是否来油。
4、一切在用工、量、刃具应放于附近的安全位置，做到整齐有序。
5、认真阅读图纸以及技术资料，明确工序质量控制要点。
6、检查毛坯或半成品是否符合加工要求。
7、查看前一天或上一班工作记录，明确工作任务量。
二、设备安全操作规程：
1、在摇臂回转范围内，不得有障碍物，工作区域内有人员停留时，禁止启动机床；机床运转过程中，禁止其他人员进入工作区域。
2、装卸工件时应将摇臂转在一旁，根据工件重量和形状选择安全吊具，轻起轻放不得碰撞设备。
3、在安装变径套和钻柄时锥度必须符合标准，锥面必须清洁，无伤痕。
4、工作中摇臂的高度应调整适当，不宜过高。钻削前必须锁紧摇臂立柱及主轴箱。
5、工件和切削道刀具必须装夹牢固可靠，小件必须用夹具装夹钻孔，严谨手拿工件钻孔。
6、薄板、大型或长形的工件竖着钻孔时，必须压牢，严禁用手扶着加工。
7、钻透孔时必须在底面垫上垫块，不得钻伤设备工作台面。工件钻通孔时应减压慢速，防止损伤平台。
8、钻孔作业时必须缓慢进给，防止卡转引起钻头与机床损坏，造成钻出的孔不垂直不同心。
9、用自动进给钻透孔，在接近钻透时，应改自动进给为手动进给。
10、在调整钻孔深度的自动走刀时，应先使钻头接触工件，再把进给撞块按要求调到深度数值，并锁紧。
11、卸钻卡具（刀具）时，应将主轴退至靠近主轴箱端面，再用标准斜铁和用手锤轻轻敲打，不得碰打钻杆。
12、钻孔时必须经常注意清除铁屑，钻头上有长屑时要停车清除，禁止用风吹手拉，要用刷子或铁钩清除。在扩孔时不得用偏刃钻具。
13、工作中注意超负荷现象，发生异常响声，应立即停止自动进给，并消除超负荷原因。
14、攻螺纹时，操纵可逆顺结合主轴正反转，但必须注意将手柄放在固定槽中。
15、禁止开车变速，若变速挂轮的手柄挂不到位时，应点动一下再变换，但不得强力扳动手柄。
16、钻孔过程中钻头未退离工件前不得停车。严禁用手去停住转动着的钻头，反车时，必须等主轴停止后再开动。
17、禁止在设备上焊补或校直工件。
18、加工作业时要注意钻头、刀具的锋利，磨钝了的钻头、刀具不得继续使用。
19、钻削时要用机床冷却液冷却，不得使用清水进行冷却。
20、当设备出现异常现象，如油路不通、声音不正常、局部温度升高等均不得强行使用，不能排除应立即通知维修人员处理。
21、机床故障或出现危险情况时，应先按下急停按钮，然后切断总电源开关；故障排除前禁止送电操作。
22、打开机床电器门前，必须切断总电源开关。
23、当设备发生事故，应保持现场并立即报告部门主管。
24、设备开动时严禁操作者离开岗位或托人代管。
25、工作后须卸下钻头将各手柄置于非工作位置上，主轴箱停放应靠近立柱，摇臂适当降低并刹好车，再切断电源以防止发生意外。
三、注意事项：
1、使用过程中不要总是沿着一个方向连续转动摇臂，以避免摇臂内立柱的电源线拧断造成电气短路。
2、在进行摇臂升降电机维护及高空作业时，必须系安全带或搭设操作安全平台以防跌落。
3、机床闲置不用时，对导轨及机床加工面应加油封、防止锈蚀。
15、禁止开车变速，若变速挂轮的手柄挂不到位时，应点动一下再变换，但不得强力扳动手柄。
16、钻孔过程中钻头未退离工件前不得停车。严禁用手去停住转动着的钻头，反车时，必须等主轴停止后再开动。
17、禁止在设备上焊补或校直工件。
18、加工作业时要注意钻头、刀具的锋利，磨钝了的钻头、刀具不得继续使用。
19、钻削时要用机床冷却液冷却，不得使用清水进行冷却。
20、当设备出现异常现象，如油路不通、声音不正常、局部温度升高等均不得强行使用，不能排除应立即通知维修人员处理。
21、机床故障或出现危险情况时，应先按下急停按钮，然后切断总电源开关；故障排除前禁止送电操作。
22、打开机床电器门前，必须切断总电源开关。
23、当设备发生事故，应保持现场并立即报告部门主管。
24、设备开动时严禁操作者离开岗位或托人代管。
25、工作后须卸下钻头将各手柄置于非工作位置上，主轴箱停放应靠近立柱，摇臂适当降低并刹好车，再切断电源以防止发生意外。
四、注意事项：
1、使用过程中不要总是沿着一个方向连续转动摇臂，以避免摇臂内立柱的电源线拧断造成电气短路。
2、在进行摇臂升降电机维护及高空作业时，必须系安全带或搭设操作安全平台以防跌落。
3、机床闲置不用时，对导轨及机床加工面应加油封、防止锈蚀。
摇臂钻床是孔加工机床。能够进行多种形式的机械加工，如钻孔、扩孔、铰孔、攻丝及修刮端面。主轴攻丝自动反转加上微动进给，最适合盲孔和定深孔。故型摇臂钻床在车间生产、机械制造、建筑加工等多行业最为常见。目前，我国的钻床所采用的是传统的继电器—接触器电气控制系统。因为摇臂钻床的运动部件比较多，必须由多台电动机进行拖动，电路复杂，触点多、导致故障率高、可靠性差，在工厂生产流程中当中电气故障经常发生，影响生产。所以对
传统继电器—接触器的电气控制系统改造是很要必要的。可编程逻辑控制器（PLC），利用PLC控制进行改造，可以使电路线路简化，响应加快精确度更加高，可靠性提高，方便维护、检修机器，同时能有效地减少成本，符合经济效益。总的来说，PLC电气控制系统优点突出，本次对型钻床的电气控制系统进行PLC改造，可以大幅度提高钻床的工系统的工作稳定性、工作性能，为我国生产加工现代化翻开新的篇章。
1、清洗机床外表及死角，拆洗各罩盖，要求内外清洁、无锈蚀、无黄袍，漆见本色铁见光。清洗导轨面及清除工作台面毛刺。检查补齐螺钉、手球、手板，检查各手柄灵活可靠性。
6、摇臂钻床电器系统检查：清扫电机及电器箱内外尘土。关闭电源,打开电器门盖,检查电器接头和电器元件是否有松动、老化。检查限位开关是否工作正常。开门断电是否起到作用。检查液压系统是否正常，有无漏油现象。各电器控制开关是否正常。
