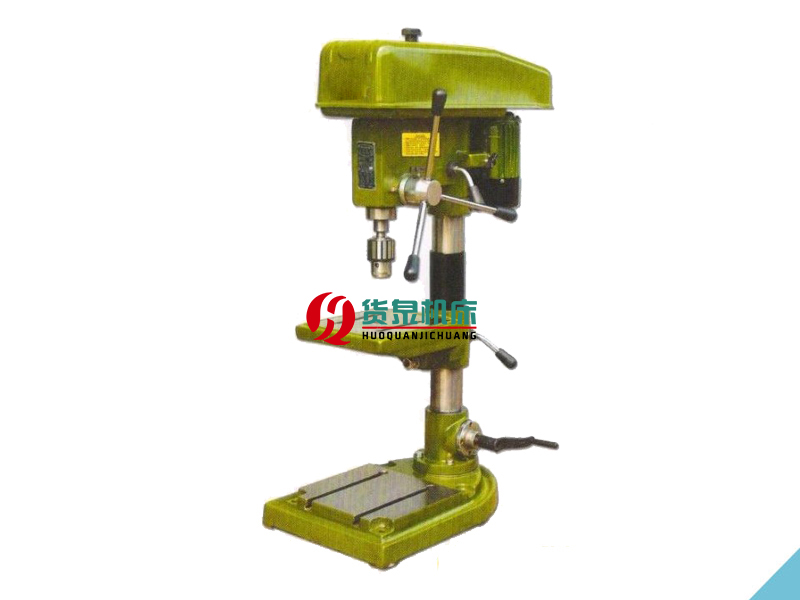

Z516B台式钻床

日期:2021-10-21 来源:www.mc-huoquan.com 点击:2820次

生产厂家：山东货泉机床有限公司
产品名称：Z516B台式钻床
电机功率：550w
机床重量：约108kg
外形尺寸：790mm×440mm×960mm

在线咨询全国热线
13561118691

产品描述

型号	Z516B
最大钻孔直径（mm)	16
主轴最大行程(mm)	100
工作台尺寸（mm）	200*230
主轴行程（mm)	100
主轴中心至立柱表面距离(mm)	193
主轴锥度	MT3
立柱直径（mm）	Φ70
主轴转速范围(r.p.m)	480-4100
底座尺寸	528*360
电动机功率	550W（380v）
总高（mm)	1037
净重/毛重(kg)	108/90
包装尺寸(mm)	790×440×960

台式钻床安全操作规程

规范钻床机的维护和操作方法，确保员工正确使用机器,使机器处于良

好可使用的安全状态。

范围：

适用于生产车间产品加工的操作。

作业前准备：

检查机身不能有油污和杂物,要保持整洁,干净。检查电源线不能有破损,螺丝要牢固，活动部位要良好,如滑动位缺油要加油。插上电源后,按开关检查钻床电器性能要有开关作用。主轴三角胶带防护罩应齐全良好.

作业步骤及注意事项：

1、操作员需佩带防护眼镜,工作服要到“三紧”(袖口紧、领口紧、下摆紧)，女性操作者应盘起头发,严禁操作者戴手套和空露脚趾的鞋子、以防伤人事故发生.

2、按下起动开关,检查转动系统有无异常响声。工装夹具要牢固可靠,钻小件物品要用工具夹持,不能用手拿着钻了孔,工作时不准戴手套操作。装夹钻嘴,要用扳手锁牢. 工件加工时应跟据工件材质和要求,选择机床速度,对钻较深的孔时要加注冷却液冷却钻嘴,防止钻嘴烧坏。钻嘴上绕有杂物时,要停车清除,禁用风枪,手拉,应用刷子或铁钩清除. 运转过程中不能用手碰触钻嘴.

3、操作员须熟悉机床的设备结构和性能、用途及操作注意事项，严禁超负荷使用设备。

4、钻床运转时，操作员不准离开工作岗位，不得与他人攀谈；因故要离开时必须停车并切断电源。

5、机床的防护、保险、信号装置和机械传动、电气防护装置应完好、可靠；工、卡具应完好，否则不准开动。

6、钻床接地良好，工作平台要紧住，垫板应平整；工作前锁紧手柄应锁紧，工件应夹紧可靠。机床开动后，不允许接触任何旋转部位。

7、应保持机床竖直向上，请勿颠覆倾倒。不要进行超出切削能力的工作，避免机床超负荷工作。

8、使用前应认真检查各易损部件，确保其处于完好状态；横臂必须卡紧。钻床及摇臂转动范围内，不准堆放物品，横臂和工作台上不准有浮放物件。

9、根据工件要求和工艺要求，合理调整各定位、限位装置，正确选用和安装刀具。保持钻头锐度，及时添加切削液。

10、工作中必须经常检查各部分的运转情况和润滑系统的工作情况，如有异常或事故时，应立即停机、断电由专业人员检修，排除故障后开车。

11、钻孔径较大的孔时，应用低速进行切削；钻小件时，应用工具夹持，防止被加工件带起旋转，不准用手拿着或按着钻孔。

12、精铰深孔时，拔取圆器和销棒，不可用力过猛，以免手撞在刀具上。

13、变换速度、更换钻头时，必须关闭电源开关；调整钻床速度、行程、装夹工具和工件时，以及擦试钻床时要停车进行。严禁用手去停住转动着的钻头。

14、使用自动走刀时，要选好进给速度，调整好行程限位块。手动进刀时，一般按照逐渐增压和逐渐减压原则进行，以免用力过猛造成事故。

使用和保养

(1)使用台钻前必须阅读使用说明书，熟悉台钻结构、各手柄的功用、传动和润滑系统。

(2)在开动台钻前，应检查工作台是否夹紧在立柱上，以及主轴套筒的升降移动和电器设备的情况下是否正常。

(3)在调整工作台的位置时，须先松开夹紧手柄，然后转动手柄移动工作台至所需要的位置后，再将手柄夹紧。

注：Z06、Z513、Z513E没有工作台升降机构。

(4)对于工作台可倾斜的台钻拔出螺尾锥销，松开紧固螺钉，可在垂直平面内调整工作倾斜度。

(5)为适应成批生产的需要，本台钻装有钻孔定深机构。在调整钻孔深度时，应先松开紧定螺钉，使钻头接触工件表面后，旋转刻度盘至钻孔深度位置，最后拧紧紧定螺钉即可钻孔。

(6)钻孔完毕后，放松手柄，使主轴套筒受弹簧的作用而自动复位。松开位于箱体底部的螺钉、旋转弹簧盒于不同位置，可调整复位弹力的大小。

(7)松开夹紧手柄、工作台可在水平面绕立柱回转。

(8)如台钻在工作中发生故障及不正常的响声时，应立即关停电动机并检查原因。

(9)工作完毕后，应清除台钻上的铁屑和尘污，并在未涂漆的表面涂上防锈油，以防锈蚀。

传动系统和变速

(1)动力传递、由安装在电动机轴端的电机皮带轮，经一根三角带，带动主轴皮带轮传递至主轴系统，对具有9级和12级变速的台钻则在电机皮带轮与主轴皮带轮之间增加中间皮带轮、经三角带传至主轴皮带轮。

(2)主轴变速是通过变换三角带在皮带轮上不同位置而获得。在变换转速时，松开两个固定螺钉，拨动调节手柄、皮带即松弛、变换皮带至所需位置后，再拨动调节手柄使三角皮带张紧适当，拧紧两个固定螺钉后即可工作。另外，台钻在变换转速时，松开主轴箱上的锁紧螺钉，转动电机，皮带即松驰，变换皮带至所需位置后，松开电机，则电动机在张紧弹簧的作用下，会使三角带张紧，然后拧紧锁紧螺钉、即可工作。

安全防范

1、熟悉机床的结构和性能，以防潜在的危险。

2、开机前检查电机铭牌上的电压和频率是否和电源一致。

3、机床电源插头、插座上的各触脚应可靠、无松动并无接触不良现象。

4、不要滥用电线，不要用力猛拉插座上的电源线，电线应远离高温、油腻、尖锐边缘的场所。

5、机床要可靠接地。

6、当发生故障时应立即切断电源，断开电源开关，然后再进行检查修理。

7、机床在工作或检修调试时，在工作场所周围装上防护罩。

8、在机床启动前拿掉留在机床上的扳手等工具。

9、保持工作区干净整洁，不要在杂乱、潮湿、微弱光线、易燃易爆的场地场所使用机床。

10、不要让儿童接近机器，避免各种不安全因素。

11、参观者必须保持在安全距离以外。
