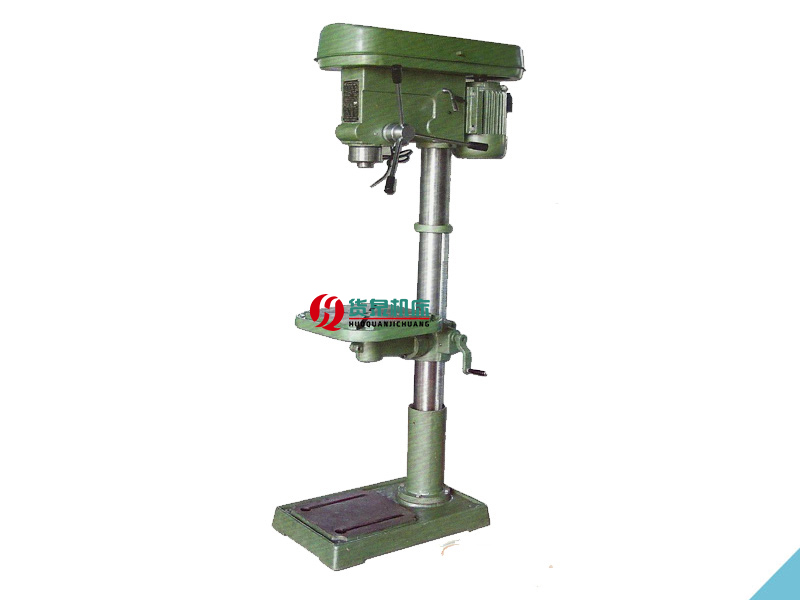

ST-25GF台式钻床

(1)使用台钻前必须阅读使用说明书，熟悉台钻结构、各手柄的功用、传动和润滑系统。

(2)在开动台钻前，应检查工作台是否夹紧在立柱上，以及主轴套筒的升降移动和电器设备的情况下是否正常。

(3)在调整工作台的位置时，须先松开夹紧手柄，然后转动手柄移动工作台至所需要的位置后，再将手柄夹紧。

注：Z06、Z513、Z513E没有工作台升降机构。

(4)对于工作台可倾斜的台钻拔出螺尾锥销，松开紧固螺钉，可在垂直平面内调整工作倾斜度。

(5)为适应成批生产的需要，本台钻装有钻孔定深机构。在调整钻孔深度时，应先松开紧定螺钉，使钻头接触工件表面后，旋转刻度盘至钻孔深度位置，最后拧紧紧定螺钉即可钻孔。

(6)钻孔完毕后，放松手柄，使主轴套筒受弹簧的作用而自动复位。松开位于箱体底部的螺钉、旋转弹簧盒于不同位置，可调整复位弹力的大小。

(7)松开夹紧手柄、工作台可在水平面绕立柱回转。

(8)如台钻在工作中发生故障及不正常的响声时，应立即关停电动机并检查原因。

(9)工作完毕后，应清除台钻上的铁屑和尘污，并在未涂漆的表面涂上防锈油，以防锈蚀。

(1)动力传递、由安装在电动机轴端的电机皮带轮，经一根三角带，带动主轴皮带轮传递至主轴系统，对具有9级和12级变速的台钻则在电机皮带轮与主轴皮带轮之间增加中间皮带轮、经三角带传至主轴皮带轮。

(2)主轴变速是通过变换三角带在皮带轮上不同位置而获得。在变换转速时，松开两个固定螺钉，拨动调节手柄、皮带即松弛、变换皮带至所需位置后，再拨动调节手柄使三角皮带张紧适当，拧紧两个固定螺钉后即可工作。另外，台钻在变换转速时，松开主轴箱上的锁紧螺钉，转动电机，皮带即松驰，变换皮带至所需位置后，松开电机，则电动机在张紧弹簧的作用下，会使三角带张紧，然后拧紧锁紧螺钉、即可工作。

1、熟悉机床的结构和性能，以防潜在的危险。

2、开机前检查电机铭牌上的电压和频率是否和电源一致。

3、机床电源插头、插座上的各触脚应可靠、无松动并无接触不良现象。

4、不要滥用电线，不要用力猛拉插座上的电源线，电线应远离高温、油腻、尖锐边缘的场所。

5、机床要可靠接地。

6、当发生故障时应立即切断电源，断开电源开关，然后再进行检查修理。

7、机床在工作或检修调试时，在工作场所周围装上防护罩。

8、在机床启动前拿掉留在机床上的扳手等工具。

9、保持工作区干净整洁，不要在杂乱、潮湿、微弱光线、易燃易爆的场地场所使用机床。

10、不要让儿童接近机器，避免各种不安全因素。

11、参观者必须保持在安全距离以外。

12、不要进行超过切削能力的工作，避免机床超负荷工作。

13、穿戴合适，不要穿戴诸如宽松衣服、手套、领带、手饰品等之类易被机床运动件带入的服饰操作机床。建议工作时穿上防滑鞋，戴上工作帽，长发应盘入帽内，长袖卷到肘部以上。

14、不要在酒后或疲劳状态下操作机床。

15、保持机床竖直向上，请勿颠覆倾至。

16、定期保养机床，保持钻头锐利，切削进中注销。

17、为了避免偶然事故，在接上电源前检查开关是否断开。

18、使用本厂生产或推荐的零配件，以免发生损坏机器。

19、不要在机床上或附近堆放杂物，以免发生伤害事故。

20、在使用机床前认真检查易损部位，以便及时修理或更换。

21、在加工孔径较大的孔时，请用低速档进行切削。

22、机床工作前必须锁紧应该锁紧的手柄，工件应可靠夹紧。

23、机床停止运转前，请不要打开皮带护罩。

24、使用机床时，请罩好安全护罩。
