Z4125工业台钻

日期:2021-10-21 来源:www.mc-huoquan.com 点击:2436次

生产厂家：山东货泉机床有限公司

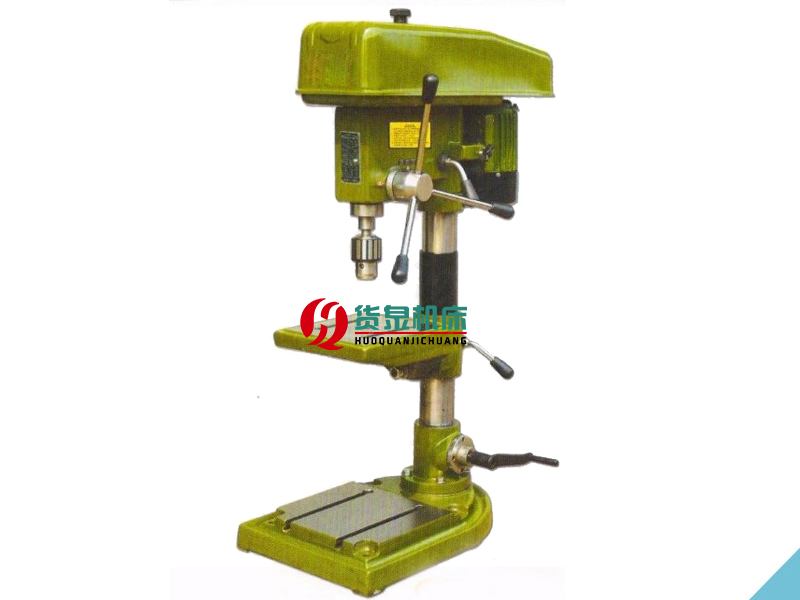

产品名称：Z4125工业台钻
电机功率：750w
机床重量：约165kg
外形尺寸：880mm×540mm×1050mm

在线咨询全国热线
13561118691

产品描述

Z4125工业台钻用途：

本台钻适用在金属和其它材料上进行钻、扩、铰加工工序，它能广泛地应用于单件或成批生产的仪表工业，机械制造和修配部门。

Z4125工业台钻主要技术参数：

型号	Z4125
最大钻孔直径（mm)	25
钻夹头尺寸（mm)	16
主轴最大行程(mm)	125
工作台尺寸（mm）	280*300
主轴端至工作台面最大距离(mm)	367
主轴端至底座台面最大距离(mm)	630
主轴中心至立柱表面距离(mm)	240
主轴锥度	MT3
立柱直径（mm）	Φ85
主轴转速范围(r.p.m)	365-3150
底座尺寸	590*375
电动机功率	750（380v）
总高（mm)	1127
净重/毛重.(kg)	165/140
包装尺寸(mm)	880×540×1050

台式钻床保养规程：

一、设备上不得有其他杂物，设备表面应保持清洁

二、生产操作人员应严格按照标准操作规程进行生产操作，严禁随意操作

三、设备电路必须可靠接地，以保护人身安全

四、机身摆放应平稳，不得有任何摆动现象，必要时底座可用螺栓固定在工作台上

五、钻床底座应与工作台面保持水平

六、定期对设备各个润滑点注油

七、定期检查、调整主杠螺母紧固情况，确保设备的安全使用

八、定期检查电动机皮带轮和主轴驱动皮带轮的紧固情况，防止设备工作时意外脱落

九、电机三角带和主轴驱动传动部位，必须安装防护罩

十、更换钻头时，不得使用钢铁类工具进行敲打，应使用专用工具进行钻头的拆、装

十一、设备严禁带故障运行

十二、设备运行中有无异常响声

十三、设备是否有损坏或缺少的部件

十四、爱护机器，严禁野蛮操作

十五、操作人员应随时注意设备进行情况，出现问题及时停机、上报

十六、设备应制定相关的设备维护保养记录，将检查及维修的所有内容记录在案

十七、设备应定期进行检查其内容包括：

1. 每日检查内容：

(1) 机身摆放平稳，无任何摆动现象

(2) 机体丝杆和驱动轴无油污

(3) 设备整体清洁，润滑正常

(4) 设备运行中有无异常响声

(5) 设备上和周围有无杂物

(6) 钻床底座与工作台面保持水平

2. 定期检查内容：

1) 将皮带拆下，手动转动电机和飞轮的运转情况

2) 检查各润滑部位的使用情况

3) 电源开关及电路线缆使用情况

4) 紧固部位螺钉及螺帽无松动

5) 设备电路良好接地

6) 对各润滑部位进行加油

7) 设备动产中有无异常响声

8) 检查电机的散热效果

9) 是否有损坏或缺少的部件

10) 检查皮带使用情况

使用和保养

(1)使用台钻前必须阅读使用说明书，熟悉台钻结构、各手柄的功用、传动和润滑系统。

(2)在开动台钻前，应检查工作台是否夹紧在立柱上，以及主轴套筒的升降移动和电器设备的情况下是否正常。

(3)在调整工作台的位置时，须先松开夹紧手柄，然后转动手柄移动工作台至所需要的位置后，再将手柄夹紧。

注：Z06、Z513、Z513E没有工作台升降机构。

(4)对于工作台可倾斜的台钻拔出螺尾锥销，松开紧固螺钉，可在垂直平面内调整工作倾斜度。

(5)为适应成批生产的需要，本台钻装有钻孔定深机构。在调整钻孔深度时，应先松开紧定螺钉，使钻头接触工件表面后，旋转刻度盘至钻孔深度位置，最后拧紧紧定螺钉即可钻孔。

(6)钻孔完毕后，放松手柄，使主轴套筒受弹簧的作用而自动复位。松开位于箱体底部的螺钉、旋转弹簧盒于不同位置，可调整复位弹力的大小。

(7)松开夹紧手柄、工作台可在水平面绕立柱回转。

(8)如台钻在工作中发生故障及不正常的响声时，应立即关停电动机并检查原因。

(9)工作完毕后，应清除台钻上的铁屑和尘污，并在未涂漆的表面涂上防锈油，以防锈蚀。

传动系统和变速

(1)动力传递、由安装在电动机轴端的电机皮带轮，经一根三角带，带动主轴皮带轮传递至主轴系统，对具有9级和12级变速的台钻则在电机皮带轮与主轴皮带轮之间增加中间皮带轮、经三角带传至主轴皮带轮。

(2)主轴变速是通过变换三角带在皮带轮上不同位置而获得。在变换转速时，松开两个固定螺钉，拨动调节手柄、皮带即松弛、变换皮带至所需位置后，再拨动调节手柄使三角皮带张紧适当，拧紧两个固定螺钉后即可工作。另外，台钻在变换转速时，松开主轴箱上的锁紧螺钉，转动电机，皮带即松驰，变换皮带至所需位置后，松开电机，则电动机在张紧弹簧的作用下，会使三角带张紧，然后拧紧锁紧螺钉、即可工作。

安全防范

1、熟悉机床的结构和性能，以防潜在的危险。

2、开机前检查电机铭牌上的电压和频率是否和电源一致。

3、机床电源插头、插座上的各触脚应可靠、无松动并无接触不良现象。

4、不要滥用电线，不要用力猛拉插座上的电源线，电线应远离高温、油腻、尖锐边缘的场所。

5、机床要可靠接地。

6、当发生故障时应立即切断电源，断开电源开关，然后再进行检查修理。

7、机床在工作或检修调试时，在工作场所周围装上防护罩。

8、在机床启动前拿掉留在机床上的扳手等工具。

9、保持工作区干净整洁，不要在杂乱、潮湿、微弱光线、易燃易爆的场地场所使用机床。

10、不要让儿童接近机器，避免各种不安全因素。

11、参观者必须保持在安全距离以外。
